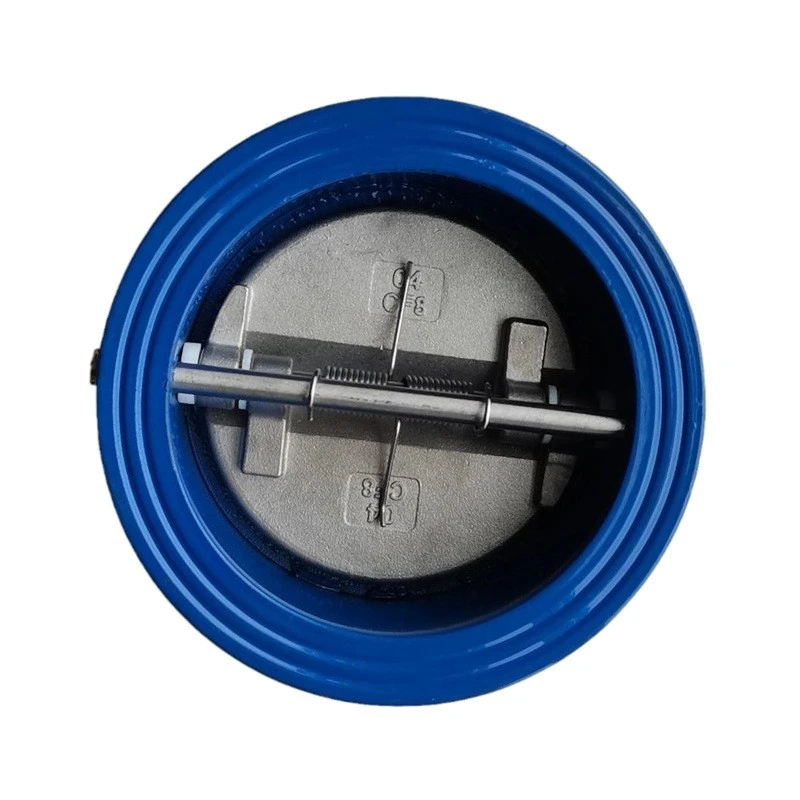

Kaliojo geležies kūno-CF 8 304 disko vaflinio vaflinio vožtuvo vožtuvas
Produkto įvadas
Kaliojo geležies kūno-CF 8 304 disko vaflių vaflių vožtuvas sujungia atsparumą korozijai ir ekonomiškumui ., pasižyminčias GGG50 kaliojo geležies kūnu ir CF 8 304 nerūdijančio plieno disko (ASTM A351), jo gravitacijos ir aktyviosios dalies uždarumo metu, o greitas uždarymas {{7. idealas cheminis cheminis perdavimas, ja-actu-actupated vienas diskas užtikrina greitą uždarymą {. idealus cheminis cheminis perdavimas, ja-actu-actupated ruožas greitai uždaryti {. idealus cheminis cheminis perdavimas, ja-actu-actupated vienas diskas užtikrina greitą uždarymą {{{7} idealu cheminiu būdu cheminiam perdavimui. Maisto laipsnio sistemos, jos veikia -30 laipsniu iki 80 laipsnių, naudojant PN16 slėgį, pritaikant DN 50- DN600 vamzdynus ir pasiekiant ANSI IV klasės nuotėkį .
Produkto pranašumai
- Korozijos universalumas: CF 8 304 tvarko jūros vandenį, rūgštis ir maisto skysčius, kurių kaina yra 50% mažesnė .
- Energijos efektyvumas: sumažina metines siurbimo išlaidas 12%-18%.
- Greitas diegimas: ISO 5211- atitinka horizontalų/vertikalų montavimą be atramų .
- ilgaamžiškumas: 304L užkabintas diskas/sėdynė (didesnė arba lygi 2 mm) trunka didesnę arba lygi 15 metų vandens sistemose .
Produkto savybės
Hibridinė medžiaga
GGG50 korpusas (didesnis arba lygus 1 . 6MPA tempimo stiprumui) + cf 8 304 diskas atsparus Cl⁻ (mažesnis arba lygus 2000ppm) ir pH 3-10 laikmenai.
01
Greitas gravitacijos uždarymas
Diskas uždaromas<0.4s under backflow, reducing water hammer by 30%.
02
Ypač kompaktiškas vaflis
40% plonesnis ir 35% lengvesnis nei flanšo patikrinimo vožtuvai .
03
Mažas srauto atsparumas
Supaprastintas diskas sumažina slėgio praradimą<0.02 bar, increasing Kv value by 40%.
04
Lengva priežiūra
304 STEM + EPDM įvorės leidžia pakeisti sandariklį (NBR/PTFE) be prastovos .
05
|
Nominalusis skersmuo DN |
Dydis (mm) |
Svoris (kg) |
||||||
|
D |
D1 |
D2 |
L |
R |
t |
|||
|
mm |
coliai |
Dh77x -10/16 |
||||||
|
50 |
2" |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5" |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3" |
142 |
94 |
66.4 |
64 |
43.4 |
27 |
3.6 |
|
100 |
4" |
162 |
117 |
90.8 |
64 |
52.8 |
28 |
5.7 |
|
125 |
5" |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6" |
218 |
170 |
144.6 |
76 |
78.6 |
31 |
9.0 |
|
200 |
8" |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10" |
328 |
265 |
233.7 |
114 |
127 |
35 |
26 |
|
300 |
12" |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14" |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16" |
489 |
410 |
381.0 |
140 |
197.4 |
52 |
75 |
|
450 |
18" |
539/555 |
450 |
419.9 |
152 |
217.8 |
58 |
101/107 |
|
500 |
20" |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24" |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28" |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
Techniniai parametrai
|
Dydis |
Dn 32- dn600 |
Dn 650- dn2000 |
|
Darbinis slėgis |
16Bar |
10Bar |
|
Apvalkalas |
24Bar |
15baras |
|
Antspaudas |
18baras |
11baras |
|
Darbinė temperatūra |
-45 laipsnis ~ +150 laipsnis |
|
|
Veikimo aplinka |
Balasto ir triumo sistemos cheminio apdorojimo gėlinimo įrenginiai |
|
|
Vairavimo metodas |
Rankinio svirties slieko pavara elektrinė pneumatika |
|
Vykdomieji standartai
|
Projektavimo standartas |
EN 593, MSS SP67, API 609, BS 5155 |
|
Patikrinimas ir išbandymas |
API 598, ISO 5208, EN 12266 |
|
Pabaigos standartas |
Ansi b16.1 cl . 125 lb & b16.5 cl . 150} lb |
|
Kaip 2129 D&E lentelė |
|
|
BS 10 D&E lentelė |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511 /2210 (5K ir 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
Awwa C207 |
|
|
SABS 1123 1000/3 lentelė ir 1600/3 lentelė |
|
|
Akis į akį |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Viršutinis flanšas |
ISO 5211 |
