Lieto plieno vartų vožtuvas
Lietojo plieno sklendės yra pramoninis izoliacinis vožtuvas, sukurtas vamzdynams, kuriems reikalingas patikimas dvikryptis proceso terpės uždarymas. Vartai, kurių korpusas yra slėginis-apliejamo plieno, ir išorinis sraigtas bei junginys (OS&Y) kylančios koto išdėstymas, juda statmenai srauto keliui. Tai užtikrina teigiamą išjungimą, kai visiškai uždarytas, ir tiesioginį-praėjimą, žemo-slėgio-praėjimą, kai visiškai atidarytas.
-
![Lietaus plieno pavara valdomas vartų vožtuvas]()
Lietaus plieno pavara valdomas vartų vožtuvasLietaus plieno krumpliaračiais valdomas užtvarų vožtuvas yra pramoninis izoliacinis vožtuvas, sukurtas taip, kad būtų galima patikimai uždaryti visą -angą- aukšto-slėgio ir aukštos{3}}temperatūros -
![Žemos temperatūros plieninis vartų vožtuvas]()
Žemos temperatūros plieninis vartų vožtuvasŽemos temperatūros liejo plieno sklendės yra pramoninis izoliacinis vožtuvas, sukurtas specialiai vamzdynų sistemoms, veikiančioms esant minus{0}}nuliui. Naudojant žemos -temperatūros-vardinį lietinį -

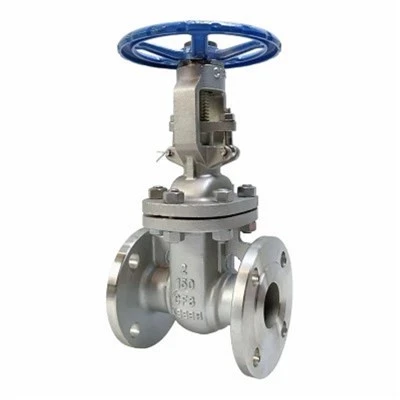

![Sandarinio suvirinimo galai Lieto plieno vartų vožtuvas]()
Sandarinio suvirinimo galai Lieto plieno vartų vožtuvasLieto plieno sklendės su suvirintais galais yra suprojektuotos taip, kad būtų galima nuolat integruoti į pramoninių procesų ir vamzdynų sistemas. Šie vožtuvai, pirmiausia sukurti izoliavimo -
![300 klasės plieninis lankstus pleištinis vartų vožtuvas]()
300 klasės plieninis lankstus pleištinis vartų vožtuvas300 klasės plieninis lankstus pleištinis sklendės vožtuvas yra pramoninis izoliacinis vožtuvas, sukurtas visiškai -atvirai ir visiškai -uždarai svarbių procesų ir vamzdynų sistemų priežiūrai. Jame -
![150 klasės plieno flanšinis vartų vožtuvas]()
150 klasės plieno flanšinis vartų vožtuvas150 klasės plieninis sklendės su flanšais yra didelio{1}}apkrovos pramoninis izoliacinis vožtuvas, sukurtas patikimai visiškai -atvirai arba visiškai -uždarai paslaugai ASME-atitinkančiose vamzdynų -
![API 600 WCB lietojo plieno vartų vožtuvas]()
API 600 WCB lietojo plieno vartų vožtuvasAPI 600 WCB lietojo plieno sklendės yra didelio našumo{1}}atskyrimo vožtuvas, sukurtas sudėtingoms naftos ir dujų, naftos perdirbimo, naftos chemijos, energijos gamybos ir pramoninių procesų vamzdynų
Pagrindinės savybės
Lietojo plieno slėgio riba:
Sunkus{0}}kėbulas, pagamintas iš anglinio plieno (WCB standartas) arba legiruotojo plieno, kad atlaikytų nurodytas temperatūros ir slėgio normas.
Kylančio koto (OS&Y) dizainas:
Išorinis koto sriegis leidžia lengvai vizualiai patikrinti vožtuvo padėtį ir išorinį tepimą, apsaugant sriegius nuo proceso terpės.
Tvirtai-sandari konstrukcija:
Tikslūs metaliniai sėdynių paviršiai (su pasirenkama „Stellite“ danga) atlaiko aukšto{0}}slėgio, terminio{1}}ciklo ar abrazyvinio proceso aplinką.
Mažas srauto pasipriešinimas:
Visas{0}}prievado vidinis profilis sumažina slėgio kritimą vamzdyne, kai vožtuvas yra visiškai atidarytas.
Lanksčios įjungimo parinktys:
Standartinį rankinį rankinį ratą galima pakeisti kūgine pavarų dėže, pneumatine pavara arba elektrine pavara, atsižvelgiant į linijos dydį ir slėgio skirtumo reikalavimus.
Projekto{0}}konkretūs ryšiai:
Galimos flanšinės (RF, RTJ) arba suvirintos{0}} (BW) konfigūracijos, kad atitiktų vamzdynų sistemos reikalavimus.
Techninės specifikacijos
|
Parametras |
Parinktys / Standartinis diapazonas |
|
Vožtuvo tipas |
Lieto plieno vartų vožtuvas (kylantis kotas / OS&Y) |
|
Nominalaus dydžio diapazonas |
DN50 – DN1200 / 2 coliai – 48 coliai |
|
Slėgio reitingai |
ASME klasė 150, klasė 300, klasė 600, klasė 900, klasė 1500 / PN16 – PN250 |
|
Kūno medžiagos |
ASTM A216 WCB (standartinis), LCC, LCB, WC6, WC9 |
|
Apdailos medžiagos |
API 600 1 apdaila, 5 apdaila, 8 apdaila (stellite), 10 apdaila arba pasirinktiniai lydiniai |
|
Sėdimas / uždarymas |
Metalas-į-metalą kietas-sėdimas / lankstus arba tvirtas pleištas |
|
Projektavimo standartai |
API 600, ASME B16.34, ISO 10434, BS 1414 |
|
Akis{0}}į-Standartinis |
ASME B16.10, ISO 5752 |
|
Baigti ryšius |
Flanšinis (ASME B16.5 / B16.47), užpakalinis-Suvirintas (ASME B16.25) |
|
Paslaugos programa |
Įjungta-Išjungta |
|
Veikimo metodai |
Rankinis ratas, kūginė pavarų dėžė, elektrinė pavara, pneumatinė pavara |
|
Patikra ir bandymai |
API 598, ISO 5208, EN 12266-1 |
|
Kokybė ir sertifikavimas |
ISO 9001 įrenginio sertifikatas, MTR į EN 10204 3.1 |
Vožtuvų dizaino ir konstrukcijos detalės
Kėbulas ir gaubtas:
Lieto plieno korpusas sudaro pirminę slėgio ribą. Varžtų{1}}dangčio (BB) konstrukcija leidžia lengvai atlikti vidinę priežiūrą. Spiralinės-tarpinės arba žiedinės jungties tarpinės parenkamos pagal klasės įvertinimą.
Pleištiniai vartai:
Standartiškai pateikiami lankstūs pleištai, skirti kompensuoti nedideles sėdynės deformacijas, atsirandančias dėl šiluminio plėtimosi arba vamzdyno įtempių.
Tiksliai apdirbtas kotas:
Pagaminta specialioje CNC koto įrenginyje, siekiant užtikrinti tikslius sriegio nuokrypius, sklandų veikimą ir ilgesnį įpakavimo tarnavimo laiką.
Kietos{0}}sedynės:
Kėbulo sėdynės žiedai yra tiksliai apdirbti ir gali būti padengti kobalto{0}}baziniais lydiniais (pvz., Stellite), kad būtų išvengta nuplikimo, erozijos ir nusidėvėjimo.
Kokybės kontrolės ir testavimo seka
Medžiagos kontrolė:
Medžiagų bandymo ataskaitos (MTR) pagal EN 10204 3.1 yra stebimos visiems liejiniams, kurių sudėtyje yra slėgio{1}}.
Tikslus apdirbimas:
Kritiniai matmenys (jungės paviršiai, koto sriegiai ir sėdynės kišenės) yra patikrinti pagal patvirtintus brėžinius.
Specialus stiebo apdorojimas:
Stiebo paviršiaus apdaila ir koncentriškumas yra kontroliuojami, siekiant sumažinti darbinį sukimo momentą.
Slėgio bandymas:
100 % gatavų vožtuvų atliekami hidrostatinio apvalkalo, aukšto-slėgio lizdo ir žemo-slėgio oro lizdo bandymai pagal API 598.
Gamybos įrodymai, gauti pagal užklausą:
Generalinės asamblėjos brėžinys (GAD) ir{0}}skerspjūvio duomenys
01
Medžiagų bandymo ataskaitos (MTR / EN 10204 3.1)
02
Hidrostatinio ir slėgio bandymo sertifikatai
03
{0}}Neardomojo bandymo (NDT) ataskaitos (RT, UT, MT, PT, kur nurodyta)
04
ISO 9001 sistemos dokumentacija ir patikros bei bandymų planas (ITP)
05
Naftos ir dujų vamzdynai:Pagrindinės linijos transmisija ir kolektoriaus izoliacija.
Rafinavimas ir naftos chemijos perdirbimas:Angliavandenilių proceso linijos uždarymas.
Energijos gamyba ir komunalinės paslaugos:Garo izoliacija ir katilo padavimo vandens linijos.
Cheminis apdorojimas:Pramoninis skysčių tvarkymas ir komunalinių paslaugų srauto valdymas.
Pramoninis vanduo ir kasyba:Sunkiosios{0}}vandens transportavimo ir srutų linijos.
Atrankos gairės
Pasirinkite plieninį vartų vožtuvą, kai:
Reikalingas visas-angos srautas su minimaliu slėgio kritimu.
Reikia teigiamos dvikryptės izoliacijos.
Darbo temperatūrai ar slėgiui reikalinga metalinė korpuso struktūra.
Apsvarstykite alternatyvius vožtuvus, kai:
Būtinas nuolatinis srauto reguliavimas (naudokite gaubtinį vožtuvą).
Būtinas greitas ketvirčio{0}}apsukimas (naudokite rutulinį arba drugelio vožtuvą).
Erdvės apribojimai neleidžia įrengti viso{0}}dydžio sklendės.
